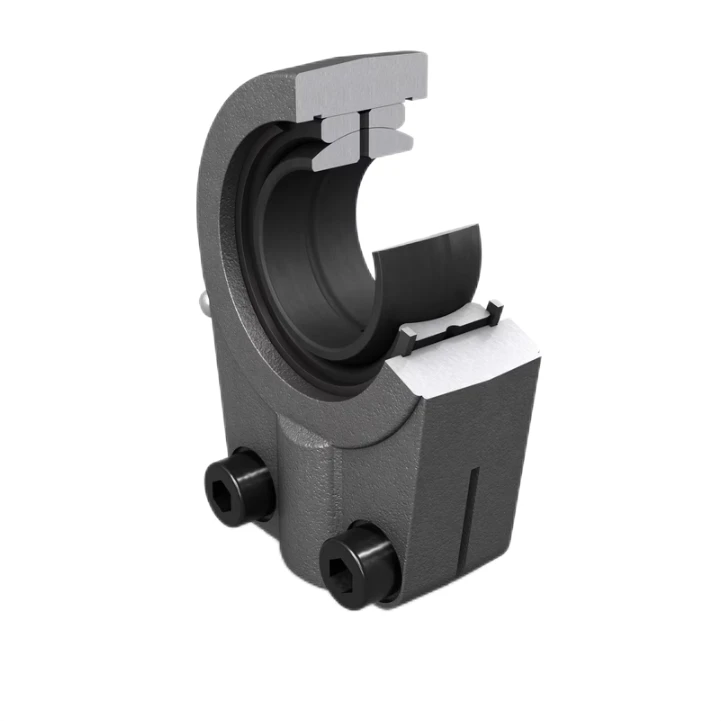

SKF SIR ES 90 Stangende

oversigt

Regelmæssig vedligeholdelse, indvendigt gevind til fastspænding af skruer indvendigt; huldiameter, lejet inderring: 90 mm; Udvendig diameter, husøje: 208 mm; Bredde, lejet inderring: 60 mm; Co: 490 kN; Kor: 780 kN; Vægt: 20 kg

Fordele og funktioner

Smøres nemt
egnet til tunge statiske, vekslende og stødbelastninger
Klar til montering og enkel
Slidset skaft med spændeskruer
Passer til hydrauliske cylindre
Lejer kunne udskiftes

Specifikation

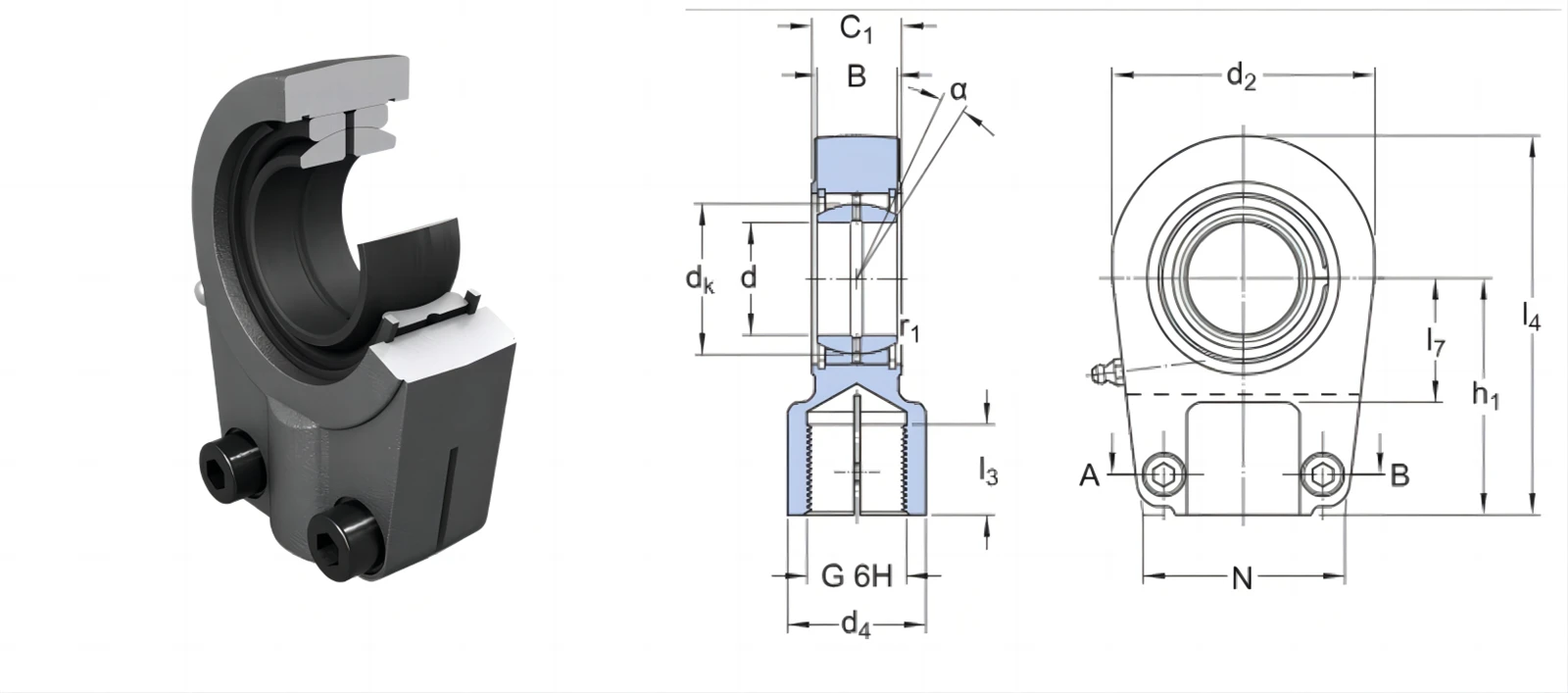

product-1633-721

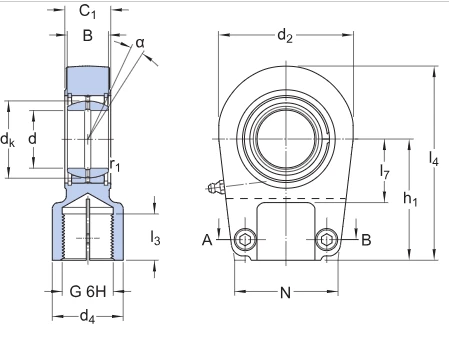

Dimension og tekniske specifikationer
Leje NEJ.	SIR 90 ES Stangende
Mærke	SKF
Hovedmål (dDB)	90x208x60 mm
Vedligeholdelse	Gensmøring påkrævet
Kombination af glidende kontaktflade	Stål/stål, standard
Materiale, indvendig ring	Lejestål
Materiale, yderring	Lejestål
Forsegling	Uden
Fastgørelsesfunktion, stangendeskaft	Højre indvendigt gevind og spændeskruer
d	90 mm
d2	maks.208 mm
B	60 mm
G	M 100x2
C1	max.65,5 mm
h1	210 mm
	5 grader
Dk	115 mm
d4	maks.125 mm
l3	min.101 mm
l4	max.324,5 mm
l7	min.90 mm
N	maks.181 mm
N1	max.63,5 mm
r1	min.1 mm
C	490 kN
C0	780 kN
K	100 N/mm²
KM	330
Massestangsende	20 kg

tilgængelig Forlæng stangende

Betegnelse	Primære dimensioner						Vippevinkel	Grundlæggende belastningsklasser
								dynamisk	statisk
	D[mm]	d₂maks. [mm]	B[mm]	G6H	C₁maks. [mm]	h₁[mm]	[ grad ]	C[kN]	C₀[kN]
SILA 40 ES-2RS	40	94	28	M 39x3	24	142	6	100	166
SILA 40 TXE-2LS	40	94	28	M 39x3	24	142	6	280	166
SIQG 40 ES	40	91.5	40	M 33x2	34	97	4	100	176
SIR 40 ES	40	96	28	M 35x1.5	35.5	85	7	100	200
SI 45 ES-2RS	45	104	32	M 45x3	28	165	7	127	224
SI 45 TXE-2LS	45	104	32	M 45x3	28	165	7	360	224
SIA 45 ES-2RS	45	104	32	M 42x3	28	145	7	127	224
SIA 45 TXE-2LS	45	104	32	M 42x3	28	145	7	360	224
SIL 45 ES-2RS	45	104	32	M 45x3	28	165	7	127	224
SIL 45 TXE-2LS	45	104	32	M 45x3	28	165	7	360	224
SILA 45 ES-2RS	45	104	32	M 42x3	28	145	7	127	224
SILA 45 TXE-2LS	45	104	32	M 42x3	28	145	7	360	224
SI 50 ES-2RS	50	114	35	M 52x3	31	195	6	156	270
SI 50 TXE-2LS	50	114	35	M 52x3	31	195	6	440	270
SIA 50 ES-2RS	50	114	35	M 45x3	31	160	6	156	270
SIA 50 TXE-2LS	50	114	35	M 45x3	31	160	6	440	270
SIJ 50 ES	50	122	35	M 33x2	30	130	6	156	216
SIL 50 ES-2RS	50	114	35	M 52x3	31	195	6	156	270
SIL 50 TXE-2LS	50	114	35	M 52x3	31	195	6	440	270
SILA 50 TXE-2LS	50	114	35	M 45x3	31	160	6	440	270
SIQG 50 ES	50	110.5	50	M 42x2	42	120	4	156	270
SIR 50 ES	50	118	35	M 45x1.5	40.5	105	6	156	280
SI 60 ES-2RS	60	137	44	M 60x4	39	225	6	245	400
SI 60 TXE-2LS	60	137	44	M 60x4	39	225	6	695	400
SIA 60 ES-2RS	60	137	44	M 52x3	39	175	6	245	400
SIA 60 TXE-2LS	60	137	44	M 52x3	39	175	6	695	400
SIL 60 TXE-2LS	60	137	44	M 60x4	39	225	6	695	400
SILA 60 ES-2RS	60	137	44	M 52x3	39	175	6	245	400
SILA 60 TXE-2LS	60	137	44	M 52x3	39	175	6	695	400
SIR 60 ES	60	132	44	M 58x1.5	50.5	130	6	245	325

Betegnelse	Primære dimensioner						Vippevinkel	Grundlæggende belastningsklasser
								dynamisk	statisk
	D[mm]	d₂maks. [mm]	B[mm]	G6H	C₁maks. [mm]	h₁[mm]	[ grad ]	C[kN]	C₀[kN]
SILQG 63 ES	63	138	63	M 48x2	53.5	140	4	255	375
SIQG 63 ES	63	138	63	M 48x2	53.5	140	4	255	375
SI 70 ES-2RS	70	162	49	M 72x4	43	265	6	315	530
SI 70 TXE-2LS	70	162	49	M 72x4	43	265	6	880	530
SIA 70 ES-2RS	70	162	49	M 56x4	43	200	6	315	530
SIA 70 TXE-2LS	70	162	49	M 56x4	43	200	6	880	530
SIL 70 ES-2RS	70	162	49	M 72x4	43	265	6	315	530
SIL 70 TXE-2LS	70	162	49	M 72x4	43	265	6	880	530
SILA 70 TXE-2LS	70	162	49	M 56x4	43	200	6	880	530
SIR 70 ES	70	156.5	49	M 65x1.5	55.5	150	6	315	450
SI 80 ES-2RS	80	182	55	M 80	48	295	5	400	655
SI 80 TXE-2LS	80	182	55	M 80x4	48	295	5	1 140	655
SIA 80 ES-2RS	80	182	55	M 64x4	48	230	5	400	655
SIA 80 TXE-2LS	80	182	55	M 64x4	48	230	5	1 140	655
SIL 80 ES-2RS	80	182	55	M 80x4	48	295	5	400	655
SIL 80 TXE-2LS	80	182	55	M 80x4	48	295	5	1 140	655
SILA 80 TXE-2LS	80	182	55	M 64x4	48	230	5	1 140	655
SIQG 80 ES	80	171.5	80	M 64x3	68	180	4	400	600
SIR 80 ES	80	178.5	55	M 80x2	60.5	170	6	400	560
SIR 90 ES	90	208	60	M 100x2	65.5	210	5	490	780
SILR 100 ES	100	232.5	70	M 110x2	70.5	235	7	610	950
SIQG 100 ES	100	215	100	M 80x3	85.5	210	4	610	930
SIR 100 ES	100	232.5	70	M 110x2	70.5	235	7	610	950
SIR 120 ES	120	343	85	M 130x3	90.5	310	6	950	2 450
SIQG 125 ES	125	268	125	M 100x3	105	260	4	950	1 430
SIQG 160 ES	160	328	160	M 125x4	133	310	4	1 370	2 200
SIQG 200 ES	200	421	200	M 160x4	165	390	4	2 120	3 400
