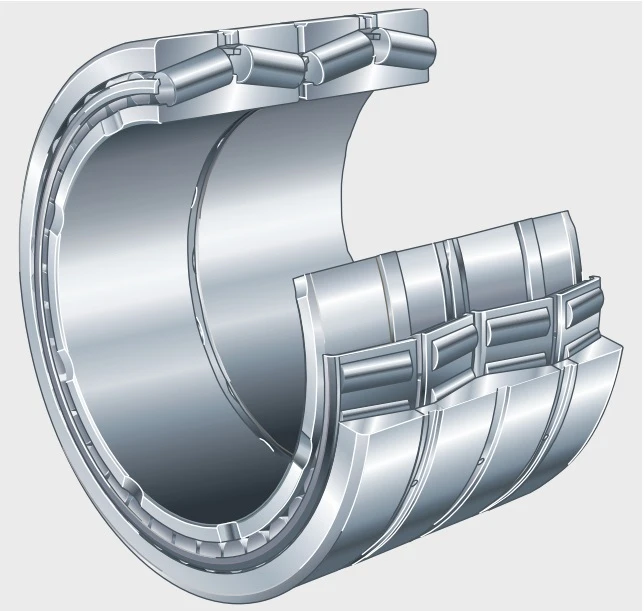

FAG Z-539193.TR4 - 560x920x620 mm firerækket konisk rulleleje med stiftholdere

FAG Z-539193.TR4 - 560x920x620 mm firerækket konisk rulleleje med stiftholdere
Detaljer:
-Z-539193.TR4-Fire-rækket konisk rulleleje med stiftbure tilgængelig
- Hovedmål: 560x920x620 mm, Vægt:1 690 kg
-1 styk på lager; Vi har tilstrækkeligt varelager til at opnå hurtig levering
-Tegning og datablade er altid tilgængelige
-COO/CO(Originalcertifikat)/Registreringsbevis for vores virksomhed vil blive leveret
Send forespørgsel
Beskrivelse
Send forespørgsel

Z-539193.TR4 - Fire-rækket konisk rulleleje med stiftholdere



oversigt


Fire-rækket, i metriske størrelser, Med stiftbure, Anvendes hovedsageligt til mindre lejer af arbejdsruller,
Boringsdiameter{{0}} mm;Udvendig diameter-920 mm;Bredde-620 mm;Cr-18 700 kN;C0r-34 000 kN;Cur{{6 }};Vægt-1 690 kg;



Design 3
■ Lejer med cylindrisk boring for løs pasform på tappen.
■ Gennemborede ruller og stiftbure til meget høje belastninger.
■ Hovedmål og tolerancer i tommer.




Specifikation



product-554-377

Dimensioner og tekniske data
Leje NEJ. Z-539193.TR4 - Fire-rækket konisk rulleleje
Mærke FAG mærke lavet i TYSKLAND
Hoveddimensioner 560x920x620 mm
d 560 mm
D 920 mm
T 620 mm
B 377 mm
C 7 300 kN
C0 18 000 kN
Cur 1610 kN
R1, R2 min. 9.5
R3, R4 min. 9.5
Vægt 1690 kg



Relaterede fire-rækkede koniske rullelejer er tilgængelige



Betegnelse Design Masse
m

≈kg		 Dimensioner   Grundlæggende belastningsklasser Beregningsfaktorer Træthedsgrænsebelastning
Cur

kN
d D T B T1,T₂

min.		 T₃,T₄

min		 Dyn.
Cr
kN		 stat.
Cor
kN		 e Y₁ Y₂ Yo
F-802020.TR4-H122BR 2 314 510 655 379 377 15 64 7300 18000 35 195 29 19 1610
Z-546305.TR4 1 735 530 780 450 450 3 6 11200 21600 36 1.86 277 18
Z-579827,TR4 1 1380 530 880 544 544 95 95 14300 27500 46 147 219 14 2240
F-802005.TR 1 810 533 810 450 450 7.5 75 10600 20600 37 182 271 18 1720
Z-565904. TR4 3 786 535 750 560 560 75 75 13000 29000 35 195 29 19 2500
F-802202. TR4 1 373 540 690 400 400 25 5 7800 21200 37 18 269 18 1870
Z-518888.TR 1 224 560 740 460 460 33 64 10000 24500 32 214 318 21
Z-539193.TR 3 1690 560 920 620 620 95 95 18700 34000 4 168 25 16 2750
Z-577804. TR4 3 753 570 780 515 515 6 6 12700 29500 36 187 279 18 2500
Z-533792.TR 1 975 570 810 590 590 3 6 14300 32000 31 215 32 21 2700
F-802178.TR4-H122BD 1 485 600 800 365 365 6 5 8600 18200 32 208 31 2 150
Z-568986.TR4 1 968 600 870 488 488 3 75 12900 26000 43 157 234 15 2090
F-802250. TR4 1 460 620 800 365 365 25 5 7500 18300 37 183 273 18
Z-534756. TR4 1 1130 630 920 515 515 95 95 14600 29500 43 157 234 15 2370
F-800695. TR4 4 1400 635 900 660 660 95 95 18600 44000 33 203 302 2 一
F-802141.TR4-M 3 1850 645 1030 560 560 95 15 18400 34000 31 216 322 21 2650
F-802061.TR4-M 3 1840 647 1030 560 560 95 15 18400 34000 31 216 322 21 2650
F-802057.TR4-M 3 1450 650 915 674 674 36 61 18700 45000 33 203 3.02 2 3650
F-802060.TR4-M 3 1830 650 1030 560 560 95 15 18400 34000 31 216 322 21 2650
7-510033. TR4 1 472 660 855 320 320 5 75 7700 17800 35 191 284 19 1440
Z-534757. TR4 3 2310 660 1070 650 650 95 95 23100 42500 31 215 32 21 3200
Z-537905. TR4 3 2700 670 1090 710 710 95 95 26000 50000 29 232 345 23 3.800
Z-566305. TR4 4 1150 676 910 620 620 4 75 17400 41500 37 18 269 18 3.400
F-802121.TR4-AD-H122EK 2 617 710 900 410 410 33 64 10400 26500 35 195 29 19 一
F-802121.TR 1 617 710 900 410 410 33 64 10500 26500 35 1.95 29 19 2140
F-802121.TR4-H122BR 1 617 710 900 410 410 33 64 10500 26500 35 1.95 29 19 2140
F-802121.TR4-M 31) 638 710 900 410 410 33 64 10600 27000 35 195 29 19 2180
F-802121.TR4-M-H122AA 4 638 710 900 410 410 33 64 10600 27000 35 195 29 19 2180
F-802121.TR4-M-H122BR 3 638 710 900 410 410 33 64 10600 27000 35 195 29 19 218
F-802121.TR4-M-H122DZ 4 634 710 900 410 410 33 64 10600 27000 35 195 29 19 2180
