Forbedret tætningsydelse med mindre lækage og mindre friktionsvarme
Lige bæreevne for forseglede og åbne lejer
Samlet udskiftelighed af lejer
Adskillelig montering og enklere inspektion
Aksial pladsbesparende og omkostningseffektiv løsning til rullehalse
Enkel aksial placering på rullehalse
Ansøgning

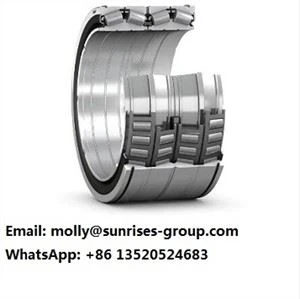

Fire-rækkede koniske rullelejer kan rumme kombinerede (radiale og aksiale) belastninger ved lave til moderate hastigheder. De bruges næsten udelukkende i arbejdsrulleapplikationer såsom valseværker.
Dimensioner
d (mm) (Borediameter)
750
D (mm) (Udvendig diameter)
950
B (mm) (Høj)
410
W(kg) (Vægt)
705
Tekniske data
Samlet lejebredde over ydre ringe
410 mm
Skaft med anlægsdiameter
≈800 mm
Hus med anlægsdiameter
≈878 mm
Affasning dimension indre ring
min.3 mm
Indvendig ringradius (affasning)
min.3 mm
Ydre ringradius (affasning)
min.6 mm
Grundlæggende dynamisk belastningsklassificering
10 800 kN
Grundlæggende statisk belastningsklassificering
26 500 kN
Grænse for udmattelsesbelastning
1 730 kN
Sammenlignende radial belastningsklassificering
2 280 kN
Sammenlignende aksial belastningsklassificering
415 kN
Trykfaktor
1.58
TILBUDSANMODNINGEN
1. Hvem er vi?
Sun Rises Group Limited har stor erfaring med drift af lejer siden år 1986. Vores eget mærke er SDVV, og vi er også agent for mange verdensberømte lejer.
2. Hvordan kan vi garantere kvalitet?
Altid en præproduktionsprøve før masseproduktion;
Altid endelig inspektion inden afsendelse;
Vi har tilstrækkeligt lager til at opnå hurtig levering. Hvis du vil vide mere, er du velkommen til at kontakte os, så vi hurtigt kan vende tilbage til dig.
Udvidede fire-rækkede koniske rullelejer
Betegnelse
Vigtigste dimensioner
Grundlæggende belastningsklassificeringer
Designvariant/-funktion
331138 AG
139.7
200.025
157.162
160.34
858
2 080
TQO/GWI
331480 G
177.8
247.65
192.088
192.088
1 230
3 000
TQO/GWI
BT4-0010 G/HA1C400VA903
177.8
247.65
192.088
192.088
1 020
2 500
TQOS/GW
BT4-0027 AG/HA1
198.438
284.162
225.425
225.425
1 760
3 750
TQO/GWI
BT4-0013 G/HA1C400VA903
206.375
282.575
190.5
190.5
1 140
2 500
TQOS/GWI
BT4-0021 G/HA1
206.375
282.575
190.5
190.5
1 400
3 350
TQO/WI
BT4-0035 E8/C355
220
295
315
315
1 860
4 050
TQOS/GW
BT4-0040 E8/C355
220.662
314.325
239.712
239.712
2 120
4 000
TQOS/GW
BT4-0020/HA1
240
338
248
248
2 550
5 500
TQON/W
330782 AG
241.478
349.148
228.6
228.6
2 160
5 000
TQO/GWI
330862 B
244.475
327.025
193.675
193.675
1 830
4 300
TQO/WI
BT4-0039 E8/C355
254
358.775
268.875
268.875
3 050
5 700
TQOS/GW
BT4-0014 G/HA1C400VA903
266.7
355.6
230.188
228.6
1 870
4 650
TQOS/GWI
BT4B 328209 G/HA1C455
266.7
355.6
230.188
228.6
2 200
5 600
TQO/GWI
BT4B 331168 B
269.875
381
282.575
282.575
3 080
7 500
TQO/WI
BT4-0012 G/HA1C500VA901
276.225
393.7
269.875
269.875
2 750
5 850
TQOS/GWISI
BT4-0011 G/HA1C500VA901
279.4
393.7
269.875
269.875
2 750
5 850
TQOS/GWISI
330540 AG
279.578
380.898
244.475
244.475
2 290
6 400
TQO/GWI
BT4-0026 A/PEX
280
406.4
298.45
298.45
4 150
9 000
TQO/WI
330337 AG
285.75
380.898
244.475
244.475
2 290
6 400
TQO/GWI
BT4-0015 G/HA1C400VA903
285.75
380.898
244.475
244.475
2 200
5 500
TQOS/GW
BT4B 331452 G/HA1
288.925
406.4
298.45
292.45
3 580
9 000
TQO/GWI
BT4B 331968 BG/HA1
292.1
422.275
269.875
269.875
3 800
8 000
TQON/GW
331492
304.648
438.048
280.99
279.4
3 080
6 950
TQO/GWI
BT4B 328909 G/HA1VA901
304.8
501.65
336.55
336.55
4 730
9 300
TQOS/GWISI
330758 BG
304.902
412.648
266.7
266.7
2 970
7 500
TQO/GWI
BT4-0004 G/HA1
304.902
412.648
266.7
266.7
3 405
7 500
TQON/GW
BT4-8093 G/HA1VA901
310
430
310
310
2 860
6 550
TQOSN/GWSI
330870 BG
317.5
422.275
269.875
269.875
3 360
8 150
TQON/GW
BT4B 331161 AG/HA4
317.5
447.675
327.025
327.025
4 400
10 800
TQO/GWI
BT4B 331161 BG/HA1
317.5
447.675
327.025
327.025
4 730
10 800
TQON/GW
BT4B 334023 E1/C675
317.5
422.275
269.875
269.875
2 860
6 550
TQOSN/GWSI
BT4B 332647 G/HA1
330.2
444.5
301.625
301.625
3 690
9 650
TQO/GWI
BT4-8113 E2/C500
330.302
438.023
247.65
254
3 400
6 400
TQOSN/GWSI
331381
333.375
469.9
342.9
342.9
4 897
11 400
TQO/GWI
