RSR15M1WN Lineær guide skyder 16 * 60 * 74,5 mm specifikation
| Betegnelse | RSR-15M1WN |
| Kategori | LM Guide høj temperatur type Model RSR-M1WN |
| Højde M(mm) | 16 |
| Bredde W(mm) | 60 |
| Længde L(mm) | 74.5 |
| LM blok(kg) | 0.21 |
| Cr (kN) Grundlæggende dynamisk belastningsklassificering | 9.91 |
| C0r (kN) Grundlæggende statisk belastningsklassificering | 14.9 |
| Statisk tilladt moment kN•m(en blok) | 110 |
| Statisk tilladt moment kN•m(to blokke) | 555 |
| Radial clearance | Normal |
Om RSR 15M1WN Lineær bevægelsesvejledning 16*60*74.5

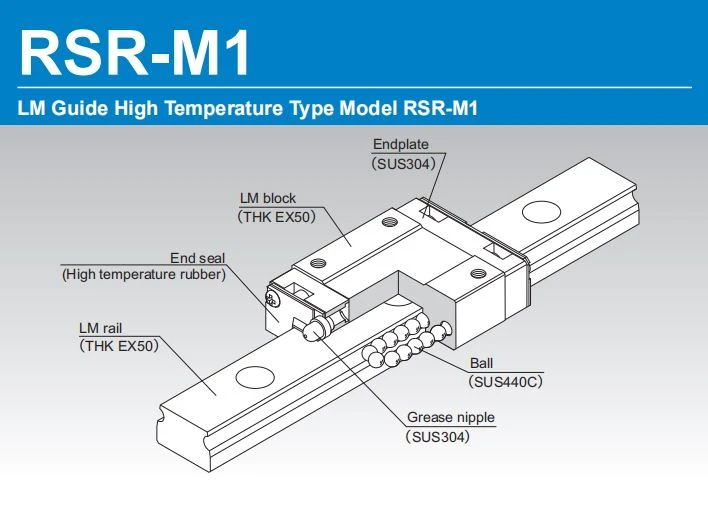

| Kategori | LM Guide High Temperature Type Model RSR-M1WN |
| Overblik | Den har en længere samlet LM-bloklængde (L), en større nominel belastning end standardtyper. Opnår den største belastningskapacitet blandt miniature LM Guide-modellerne af høj temperaturtypen. |
| Egenskaber og fordele | 1.Den maksimale servicetemperatur er 150 °C 2. dimensionsstabilitet 3. LM-komponenter i rustfrit stål gør det meget korrosionsbestandigt 4. Fedt ved høj temperatur, hvilket muliggør lidt fedtbaseret udsving i rullemodstanden. |
Udvidet RSR-15M1WN lineær lejeblok LM styreskinne
| Model nr. | Ydre dimensioner | LM skinne dimensioner | Masse | ||||||||
| Højde (M) | Bredde (W) | Længde(L) | H3 | W2 | Højde M1 | Kaste F | d1 * d2 * h | Længde Maks | LM-blok Kg | LM jernbane kg/m | |
| RSR 9M1WV RSR 9M1WN | 12 | 30 | 39 50.7 | 4.2 | 6 | 7.5 | 30 | 3.5*6*4.5 | 1430 | 0.035 0.051 | 1.08 |
| RSR 12M1WV RSR 12M2WN | 14 | 40 | 44.5 59.5 | 4 | 8 | 8.5 | 40 | 4.5*8*4.5 | 1600 | 0.075 0.101 | 1.5 |
| RSR 15M1WV RSR 15M1WN | 16 | 60 | 55.5 74.5 | 4 | 9 | 9.5 | 40 | 4.5*8*4.6 | 1800 | 0.17 0.21 | 3 |
