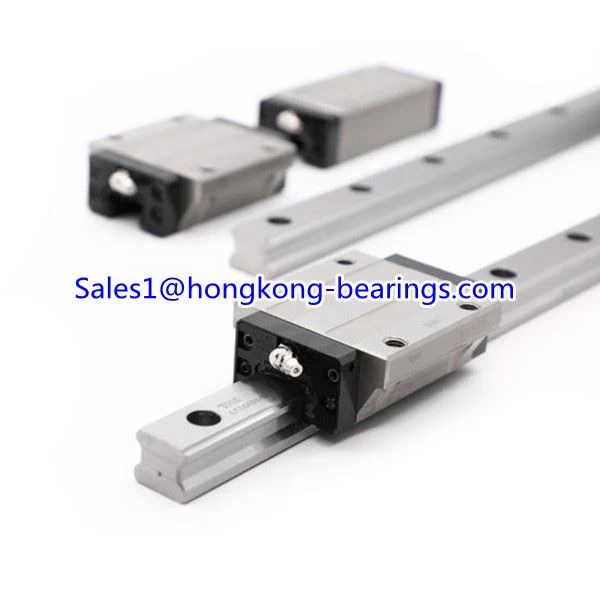

SHS 45R Skyderen Lineær hjælpelinje45*70*86*140mm specifikation
| betegnelse | SHS 45R |
| kategori | Bur bold LM Guide Model SHS |
| Bredde W1(mm) | 45 |
| Højde M(mm) | 70 |
| Bredde W(mm) | 86 |
| Længde L(mm) | 140 |
| LM-blok(kg) | 3.24 |
| Cr (kN) Grundlæggende dynamisk belastningsklassifikation | 82.8 |
| C0r (kN) Grundlæggende statisk belastningsvurdering | 123 |
| Statisk tilladt øjeblik kN•m(en blok) | 2.05 |
| Statisk tilladt øjeblik kN•m(to blokke) | 10.1 |
| Fedt brystvorte | B-PT1/8 |
| Radial frihøjde | Normal kvalitet |
UdvidetSHS-45R Lineær guide jernbaneblok 45*70*86*140
| Modelnr. | Ydre dimensioner | LM skinnedimensioner | masse | ||||||||
| højde (Afsnit H) | bredde (Afsnit W) | Længde(L) | bredde W1 ±0,05 | W2 | højde M1 | kaste F | d1*d2*h | længde maks | LM-blok Kg | LM Jernbane kg/m | |
| SHS 45R SHS 45LR | 70 | 86 | 140 174 | 45 | 20.5 | 32 | 30w | 14*20*17 | 3090 | 3.24 4.19 | 10.4 |
| SHS 55R SHS 55LR | 80 | 100 | 171 213 | 53 | 23.5 | 38 | 120 | 16*23*20 | 3060 | 5.05 6.57 | 14.5 |
